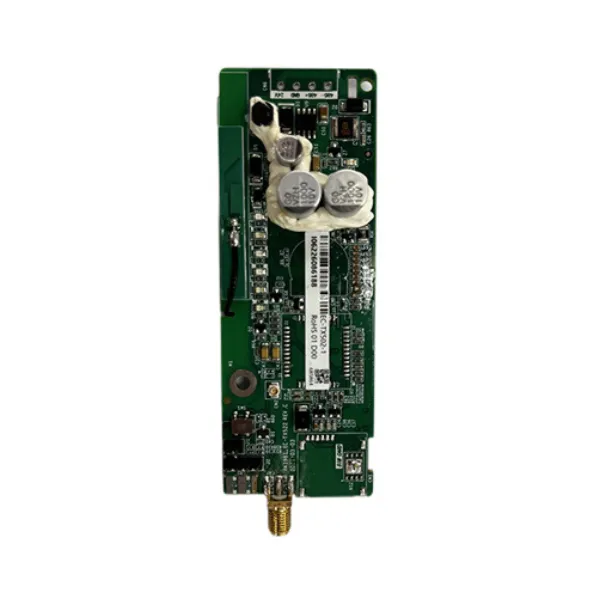

Плата коммуникационная INVT EC-TX502-2

Назначение

EC-TX502-2(WIFI) представляет собой сменную плату расширения (опциональную карту) семейства EC-TX502, предназначенную для интеграции преобразователей частоты INVT серий GD350 и GD350-19 в беспроводные сети стандарта Wi-Fi. Модуль устанавливается в соответствующий слот расширения ПЧ и обеспечивает беспроводной доступ к параметрам привода, локальный мониторинг и удалённую диспетчеризацию без необходимости физического подключения к панели оператора или вскрытия шкафа управления.

С какими устройствами совместима

Плата работает с сериями преобразователей частоты:

• GD350, GD350A, GD350-19, IPE300

Технические характеристики

• Протокол: Wi-Fi (стандарт IEEE 802.11b/g/n).
• Антенна: в отличие от некоторых других моделей, здесь есть разъём для внешней антенны — используется антенна-присоска. Это особенно полезно, если преобразователь установлен в металлическом корпусе (например, на станках для обработки листового металла): встроенная антенна в таких условиях может работать хуже, а внешняя повысит стабильность соединения.
• Дальность связи: до 30 метров на открытом пространстве.
• Степень защиты: IP20.
• Рабочая температура: от –10 до +50 °C.
• Габариты (Ш×Г×В): 39×108×17 мм.
• Питание: 5 В.
• Дополнительно: есть светодиодная индикация.

• Беспроводной мониторинг и параметрирование — через мобильное приложение INVT (Android/iOS) обеспечивается полный доступ к параметрам привода, включая чтение, запись и осциллографирование в реальном времени.
• Локальный беспроводной осциллограф — встроенная функция позволяет снимать временные диаграммы сигналов привода без проводного подключения диагностического оборудования.
• Три топологии сети Wi-Fi:

- AP Server — модуль работает как точка доступа; мобильное устройство подключается напрямую.
- STA Server — модуль подключается к существующей Wi-Fi сети в роли сервера; клиентское приложение обращается к нему по IP.
- STA Client — модуль инициирует исходящее соединение к удалённому серверу, что позволяет организовать мониторинг через облачную инфраструктуру или корпоративную сеть без проброса портов.

• Удалённая диспетчеризация — при подключении через STA-режимы возможен мониторинг и управление ПЧ с ПК или мобильного устройства, находящихся вне локального сегмента сети.
• Аппаратная кнопка сброса — на плате предусмотрена кнопка восстановления заводских настроек модуля и перезагрузки.
• Светодиодная индикация — индикаторы состояния питания и активности беспроводного канала.

Конструктивные особенности

Модификация EC-TX502-2 комплектуется внешней антенной на магнитном основании (присоска), что позволяет вынести антенну за пределы металлического корпуса. Это делает модуль оптимальным решением для станков обработки листового металла, шкафов автоматики со сплошными металлическими стенками и других установок, где экранирование корпуса препятствует прохождению радиосигнала. Для сравнения: модификация EC-TX502-1 оснащается встроенной антенной и рекомендована для машин с литыми (неметаллическими) корпусами.

Конфигурирование

Интеграция модуля в систему привода осуществляется через функциональные коды ПЧ:

• P19.01 / P19.02 — выбор типа карты расширения в слоте 2 или слоте 3 соответственно (значение «10» = WIFI card).
• P28.00 — назначение роли ведущего/ведомого для интерфейса RS-485.

Примечания

• Модуль является пассивным сетевым устройством; для работы требуется установка в слот расширения ПЧ с поданным питанием.
• При размещении в полностью закрытом металлическом корпусе без выноса антенны дальность связи может существенно снижаться. Для таких условий применения рекомендована именно модификация EC-TX502-2.
• Прикладное ПО INVT Studio (для ПК) поддерживает мониторинг через Ethernet-карты серии EC-TX504; взаимодействие с модулями EC-TX502 по Wi-Fi осуществляется через мобильное приложение.

Несколько советов

• Перед установкой обязательно проверьте в документации к вашему преобразователю частоты, поддерживает ли он программно эту плату.
• После монтажа потребуется настроить связь с помощью мобильного приложения INVT.
