EC-TX505C (CANopen) — модуль расширения CANopen для преобразователей частоты INVT серий GD350 / GD350-19
EC-TX505C (CANopen) — модуль расширения CANopen для преобразователей частоты INVT серий GD350 / GD350-19
Назначение

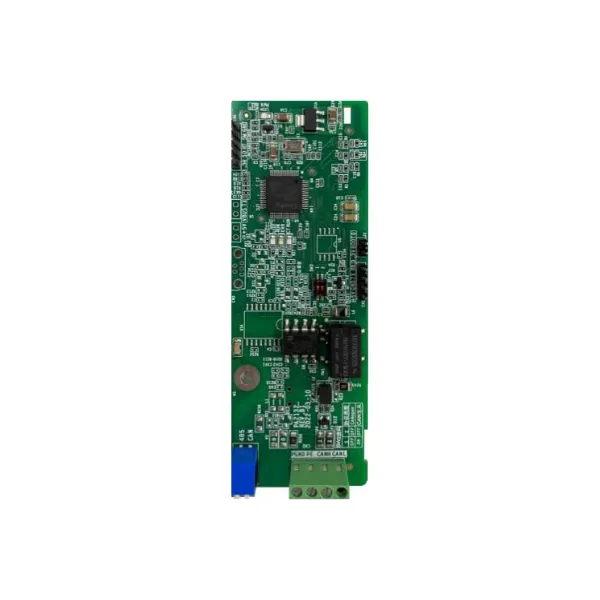

Плата адаптера EC-TX505C (CANopen) представляет собой модуль расширения, обеспечивающий интеграцию преобразователей частоты INVT серий GD350 и GD350-19 в промышленную сеть на базе протокола CANopen. Устройство реализует функции ведомого узла (CANopen slave) и позволяет осуществлять управление приводом, мониторинг параметров и диагностику в реальном времени через стандартизированный интерфейс CANopen.
Функциональные возможности
- Полное управление преобразователем частоты по протоколу CANopen (пуск/останов, задание скорости, изменение уставок).
- Мониторинг рабочих параметров ПЧ в режиме реального времени (ток, напряжение, частота, температура, коды ошибок).
- Поддержка сервисных данных SDO и процессных данных PDO в соответствии со спецификациями CiA 301 и CiA 402 (профиль привода).
- Конфигурирование скорости обмена и идентификаторов узлов CANopen.
- Совместимость со стандартными мастерами CANopen (ПЛК, PC-платы, встраиваемые контроллеры).
Информация по замене
Модель EC-TX505C (CANopen) заменяется на новую версию модуля: EC-TX505D. Рекомендуется проводить замену с верификацией конфигурации узла CANopen, так как версия D может иметь отличия в отображении объектов PDO.
Примечания
- Монтаж модуля осуществляется в соответствующий слот расширения преобразователя частоты.
- Эксплуатация вне указанного температурного диапазона не допускается.
- Степень защиты IP20 предполагает установку в закрытом электрическом шкафу, исключающем попадание пыли и влаги.
|
Тип устройства
|
Плата расширения (модуль адаптера)
|
|
Совместимые ПЧ
|
INVT GD350, GD350-19
|
|
Физический уровень
|
CAN 2.0A
|
|
Протокол
|
CANopen (CiA 301, CiA 402)
|
|
Дополнительный интерфейс
|
RS-485
|
|
Степень защиты
|
IP20
|
|
Диапазон рабочих температур
|
от −10 °C до +50 °C
|
|
Производитель
|
INVT
|
