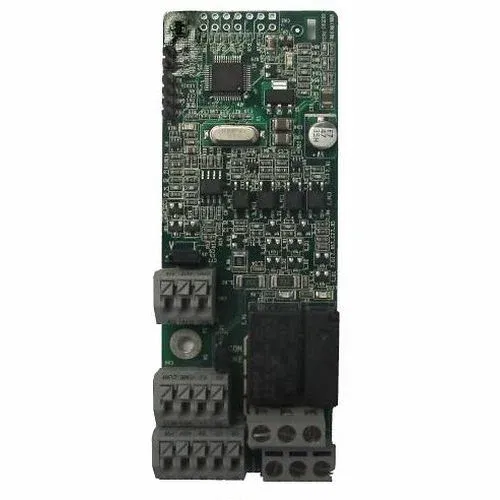

I/O плата ввода-вывода EC-IO501-00 (Применимо для серий: GD350/GD350A/GD350-19/IPE300/GD270); Плата расширения входов/выходов
Плата расширения входов/выходов EC-IO501-00 — это специализированная плата для преобразователя частоты INVT серий GD350, GD350-19 и RV-HVAC. Устройство предназначено для расширения функциональных возможностей частотного преобразователя путём добавления дополнительных каналов ввода-вывода. Применение данной платы для частотных преобразователей позволяет гибко адаптировать систему управления под конкретные технологические задачи без замены основного оборудования.
С какими устройствами совместима
Плата работает с рядом серий преобразователей частоты INVT:
- GD350, GD350A, GD350-19, GD270, IPE300
Конфигурация входов/выходов
|
Тип канала
|
Количество
|
Примечание
|
|
Цифровой вход (DI)
|
4
|
Дискретные сигналы управления
|
|
Цифровой выход (DO)
|
1
|
Транзисторный выход
|
|
Аналоговый вход (AI)
|
1
|
0–10 В / 0–20 мА
|
|
Аналоговый выход (AO)
|
1
|
0–10 В / 0–20 мА
|
|
Релейный выход (RO)
|
2
|
1 двухконтактный (NO/NC) + 1 одноконтактный (NO)
|
Ключевые возможности
- Расширение логики управления. Четыре дополнительных цифровых входа позволяют подключить внешние датчики, концевые выключатели, кнопочные посты и другие дискретные устройства.
- Гибкое управление исполнительными механизмами. Цифровой выход и два релейных выхода обеспечивают коммутацию внешних цепей — сигнальных ламп, промежуточных реле, клапанов, вентиляторов.
- Аналоговое регулирование. Аналоговый вход даёт возможность подключения внешнего задатчика частоты (потенциометра или датчика 0–20 мА). Аналоговый выход транслирует текущие параметры работы ПЧ (частота, ток, напряжение) на внешние приборы.
- Простой монтаж. Плата устанавливается в соответствующий слот расширения преобразователя частоты. Подключение и настройка не требуют глубокой модернизации шкафа управления.
Области применения
- Насосное и вентиляционное оборудование (серия RV-HVAC)
- Конвейерные линии и подъёмно-транспортные механизмы
- Станки и обрабатывающие центры
- Системы автоматизации технологических процессов
|
Параметр
|
Значение
|
|
Производитель
|
INVT
|
|
Артикул
|
EC-IO501-00
|
|
Серии ПЧ
|
GD350, GD350-19, RV-HVAC
|
|
Цифровые входы (DI)
|
4
|
|
Цифровые выходы (DO)
|
1 (транзисторный)
|
|
Аналоговые входы (AI)
|
1
|
|
Аналоговые выходы (AO)
|
1
|
|
Релейные выходы (RO)
|
2
|
